| 鋼筋混凝土保護層厚度檢測 | |
|
|
|

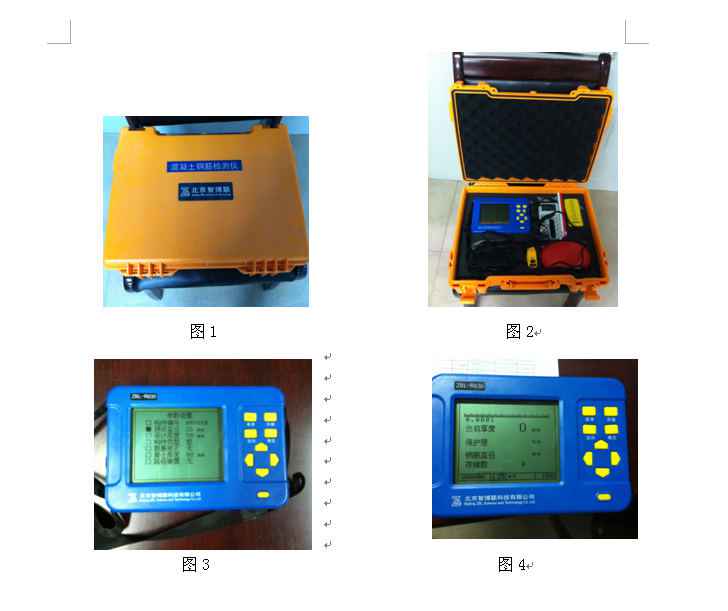

( 富春江船閘擴建改造工程總監辦 張香 ） 自參加工作起，便與鋼筋、混凝土結下了不解之緣。鋼筋保護層，作為鋼筋混凝土結構中一項常規、必檢項目，更是貫穿了我的整個工作歷程。對它的認識，從最初的“防止鋼筋生銹”到現在逐步加深了理解。 鋼筋保護層，廣泛意義上來講，便是混凝土構件中，起到保護鋼筋、避免鋼筋直接裸露的那一部分混凝土。厚度定義上各規范不同，比較廣泛的是鋼筋外邊緣（除去箍筋）至混凝土外表面的距離。除了原材料質量因素以外，鋼筋保護層直接影響到混凝土結構的耐久性。 眾所周知，混凝土直接暴露在空氣中，會由表層到深層發生碳化，在碳化層接觸到鋼筋時，便會引發鋼筋銹蝕。銹蝕的鋼筋除了強度、性能降低外，還會發生膨脹，深度銹蝕的鋼筋體積膨脹系數可達到1.7以上，膨脹的鋼筋會導致周邊混凝土開裂，保護層混凝土脫落，進而使鋼筋外露，產生進一步的銹蝕�；炷撂蓟俣燃s在每?jī)赡?SPAN lang=EN-US>1mm左右，足夠厚的保護層能有效延遲碳化深度達到鋼筋位置的這一過程。而這也是設計中確定混凝土結構使用年限的重要依據。保護層過小是有很直觀的危害的，這在規范中，也通過“鋼筋保護層最小值”這一指標作了明確要求。而在如梁、柱等受力混凝土構件中，若保護層厚度過大，混凝土容易產生開裂，空氣與水分通過裂縫與鋼筋接觸，導致上文中提到的鋼筋銹蝕、膨脹、保護層脫落等一系列問題。所以，保護層厚度既不可過小，也不可過大，應在規范允許范圍內。故除在施工過程中應進行尺寸偏差檢查外，還應對結構實體中的鋼筋保護層厚度進行檢驗。對鋼筋混凝土保護層厚度進行驗證性檢查，其目的是為了加強混凝土結構的質量驗收，真實地反映受力鋼筋位置等質量指標，確保結構安全。 鋼筋保護層厚度的檢測可采用破損法檢測和非破損法檢測。一般選用非破損法，以減少工作量，必要時用局部破損法進行校準。富春江船閘擴建改造工程總監辦工地試驗室采用的是北京智博聯科技有限公司生產的ZBL-R630混凝土鋼筋檢測儀(見圖1、圖2）。下面簡單交流一下如何進行鋼筋混凝土保護層厚度檢測。 一、檢測前的準備工作 1. 看圖紙及設計文件，了解要檢測部位的保護層厚度、鋼筋直徑、鋼筋間距及分布、預埋件的位置等并做好記錄。 2. 抽檢數量的確定：根據《水運工程質量檢驗標準》（JTS 257-2008 ）附錄D中鋼筋保護層厚度檢測相關規定，對扶壁、閘墻等，應至少抽取6根受力筋進行檢測，每根鋼筋應在有代表性的部位測量2-3個點。 3. 混凝土鋼筋檢測儀使用前的檢查事項： （1）檢查混凝土鋼筋檢測儀是否在檢定使用期限內，并在標準件上進行檢驗，驗證設備使用情況是否正常。 （2）電池電量的檢查，如果電量極為不足時，儀器會短鳴三次，然后在屏幕右下角閃爍空電池的圖標，此時應馬上退出檢測界面，回到主菜單界面后關機，并更換電池，否則數據易丟失或出錯。 二、現場檢測 現場檢測技術很重要，關系到檢測數據的準確性。以富春江船閘擴建改造工程閘室左閘墻6#為例，檢測步驟如下： 1. 該構件表面需清潔、平整、無污物、無抹灰層。 2. 根據圖紙、設計文件及現場監理人員介紹，該測點處沒有預埋金屬件等影響檢測數據的物件。 3. 選擇儀器的量程，共分為兩個量程，第一量程，用于被測保護層的厚度較小的場合；第二量程，用于被測保護層的厚度較大的場合。 4. 儀器參數設置：（1）構件編號設置；（2）設置被測鋼筋的直徑，該構件鋼筋直徑為25mm；（3）設定被測鋼筋的設計保護層厚度，此處為50mm。（4）最小厚度設置，設置不為0的數值時，若檢測到被測鋼筋的保護層厚度小于該設定值，儀器報警、提示，并不顯示、存儲被測保護層厚度。本次設定該參數為0，所以關閉該功能；（5）數據修正，使用該功能并不能完全消除相鄰鋼筋對測試結果的影響，本次檢測不進行數值修正，（見圖3）。 5. 儀器復位：在參數設置界面，將傳感器拿在空中，遠離鐵磁體，按“返回”鍵，進入測試界面，儀器自動進行傳感器復位操作，約3秒鐘后測試界面屏幕提示當前厚度顯示為“0”，復位工作完成，進入測量等待狀態（見圖4）。 6. 確定鋼筋位置、走向及保護層厚度 確定鋼筋走向需避開無關鋼筋干擾，測量閘室左閘墻6#縱向鋼筋時，先掃描橫向鋼筋，在相鄰的兩根橫向鋼筋之間布置測線。然后將探頭放置于被測混凝土表面，與被測鋼筋平行，沿一個方向勻速移動傳感器，當探頭離鋼筋越來越近時，滾動條逐漸加長，信號值越來越大，當前厚度值減��；探頭越過鋼筋時自動鎖定鋼筋保護層厚度值，按“存儲”鍵，存儲測量的保護層厚度值。在檢測過程中每隔10分鐘左右進行一次復位操作，可以提高測試精度。 7.檢測結果的整理 檢測的數據可以通過儀器自帶的軟件輸出也可以通過手工錄入到電腦里。經整理，該構件共測量25個點，其中不合格點數有3個（均為正偏差），合格率為88%。 三、檢測結果的評定 根據《水運工程質量檢驗標準》（JTS 257-2008 ），現澆閘墻、擋墻等構件的鋼筋保護層實際厚度的正偏差不應超過15mm，負偏差不應超過5mm。每次抽樣檢測結果中不合格點的最大負偏差值不應大于7.5mm。 主要構件實體鋼筋保護層厚度檢測合格判定標準：當全部鋼筋保護層厚度檢測的合格點率為80%及以上時，檢測結果為合格；當合格點率小于80%但不小于70%時，應加倍抽樣檢測，當按兩次抽樣數量總和計算的合格點率為80%及以上時，鋼筋保護層厚度的檢測結果仍應判定為合格。綜上所述，閘室左閘墻6#鋼筋保護層厚度判定為合格。 四、總結 鋼筋保護層，僅是鋼筋工序驗收檢驗項目中的一項，但要使其保證在規范范圍內，卻需要對鋼筋下料、安裝、支撐加固、模板拼裝、混凝土澆筑等各項工作均作出相應的控制，可以說是構件各工序質量的一個縮影。而鋼筋保護層測定儀操作簡單，便于攜帶，這使得各級領導在檢查中對保護層指標的檢測次數逐年升高。但在歷次檢查中，能做到檢測合格的工程卻始終不多。在這樣的背景下，參建各方均應提高對鋼筋保護層的重視，加大控制、檢查力度，我們作為監理方，更應嚴格對鋼筋保護層進行控制，加強工序驗收檢查，在旁站混凝土澆筑過程中監督施工單位對保護層的保護措施落實情況，確保保護層指標符合要求。在確保工程質量的同時，提高各級領導對工程質量及對我們監理工作的認可程度。 參考文獻：《水運工程質量檢驗標準》（JTS 257-2008 ） |
|
|
|
